Nền tảng cho mọi kỹ thuật điện – điện tử ô tô, máy tính. Mỗi linh kiện nhỏ bé như điện trở, tụ điện hay transistor đều góp phần tạo nên ‘nhịp tim’ của hệ thống điều khiển, cảm biến và truyền động trong các thiết bị điện tử hiện đại.
Bài viết giới thiệu cơ bản nhất về điện tử, từ sau bài này chúng ta sẽ đi sâu vào phân tích tìm hiểu sâu vào từng linh kiện để hiểu về bản chất của chúng, từ đó đặt chúng vào từng vị trí trong mạch điện và biết công dụng của chúng..png)

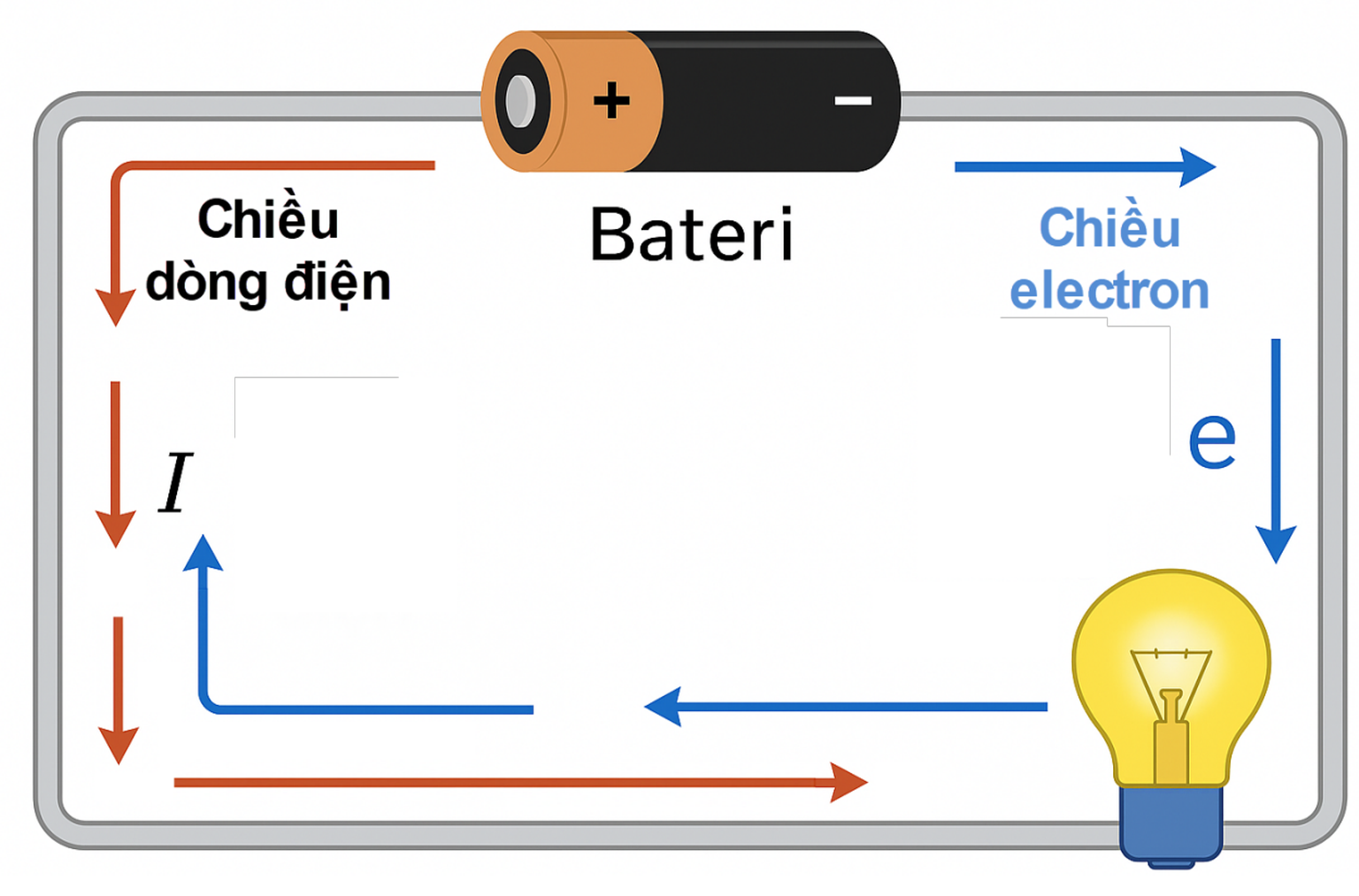

• Khái niệm: Dòng điện là dòng chuyển động có hướng của các electron qua dây dẫn.
• Ký hiệu: I
• Đơn vị: Ampe (A)
• Công thức: I = Q / t
.png)
Điện tích là lượng hạt mang điện (q), đơn vị Coulomb (C).
.png)

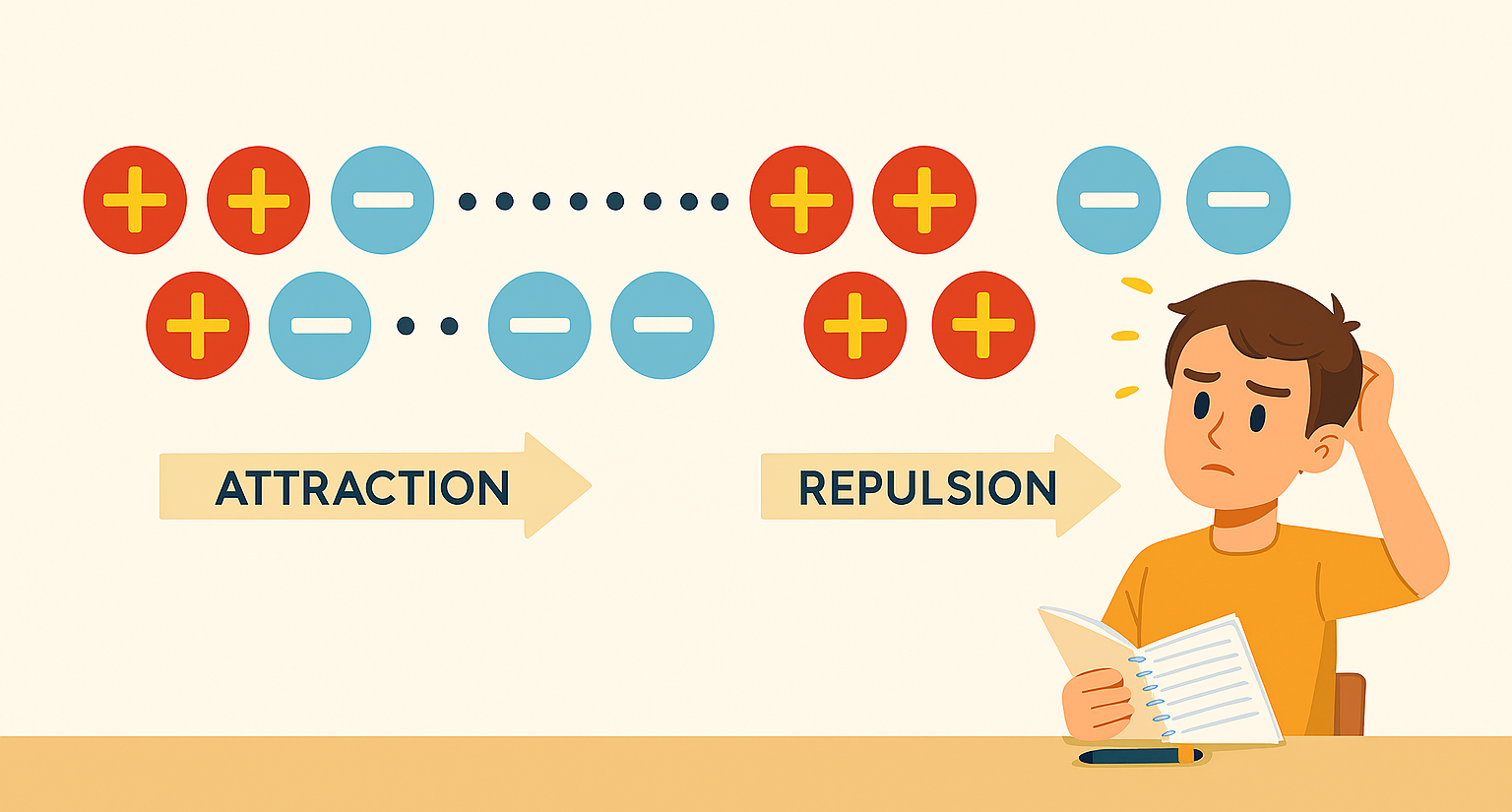

Vật đang mang điện tích
Ví dụ: dòng điện 1 A chạy trong 1 s truyền qua dây dẫn lượng điện tích 1 C.
Ghi nhớ: Vật dẫn vẫn chứa điện tích âm (electron) và điện tích dương (ion dương) — nhưng chúng chuyển động tự do và ngẫu nhiên không có hướng nên chưa tạo lên dòng điện.
Vậy khi nào có dòng điện:
Giải thích rất trực quan, dễ hiểu: Dòng điện không phải là “tự nhiên xuất hiện”, mà là kết quả của sự chênh lệch điện thế (u) giữa hai điểm trong vật dẫn.
• Khi có sự chênh lệch này, các điện tích (q) bị “ép” phải di chuyển có hướng — tạo thành dòng điện (i).
Và tới đây chúng ta tìm hiểu thêm điện áp V (Voltage) là gì?.
Khái niệm
• Ký hiệu: U hoặc V
• Đơn vị: Volt (V)
• Công thức: U = I × R
Đơn vị đo
Đơn vị của điện áp trong hệ SI là Volt (V).
Các bội số thường gặp:
1000 V = 1 kV
1 V = 1000 mV
Dụng cụ đo: vôn kế (voltmeter), mắc song song với tải để đo chênh lệch điện thế.
Định luật Ohm cơ bản
U = I × R
Hay: R = U / I ; I = U / R

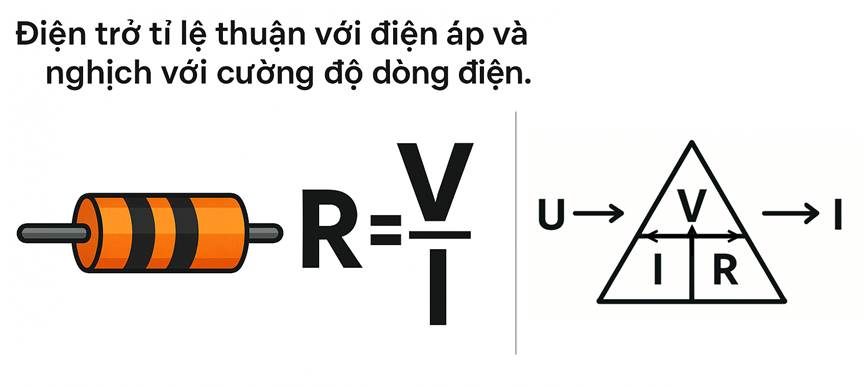

Điện trở tỉ lệ thuận với điện áp và nghịch với cường độ dòng điện.
Ví dụ: Nếu U = 12V, I = 2A => R = 12 / 2 = 6Ω.
Đơn vị đo
Đơn vị của điện trở là Ohm (Ω), đặt theo tên nhà vật lý Georg Simon Ohm.
Ghi nhớ nhanh
Điện trở (R) – đơn vị: Ohm (Ω)
Điện áp (U) – đơn vị: Volt (V)
Dòng điện (I) – đơn vị: Ampere (A)
Công thức: R = U / I
Quan hệ: U = I × R và I = U / R
Ví dụ: Bóng đèn có R = 6Ω, U = 12V → I = 12 / 6 = 2A.
Hai định luật Kirchhoff là cơ sở quan trọng giúp phân tích mạch điện – từ điện tử cơ bản đến điện ô tô.

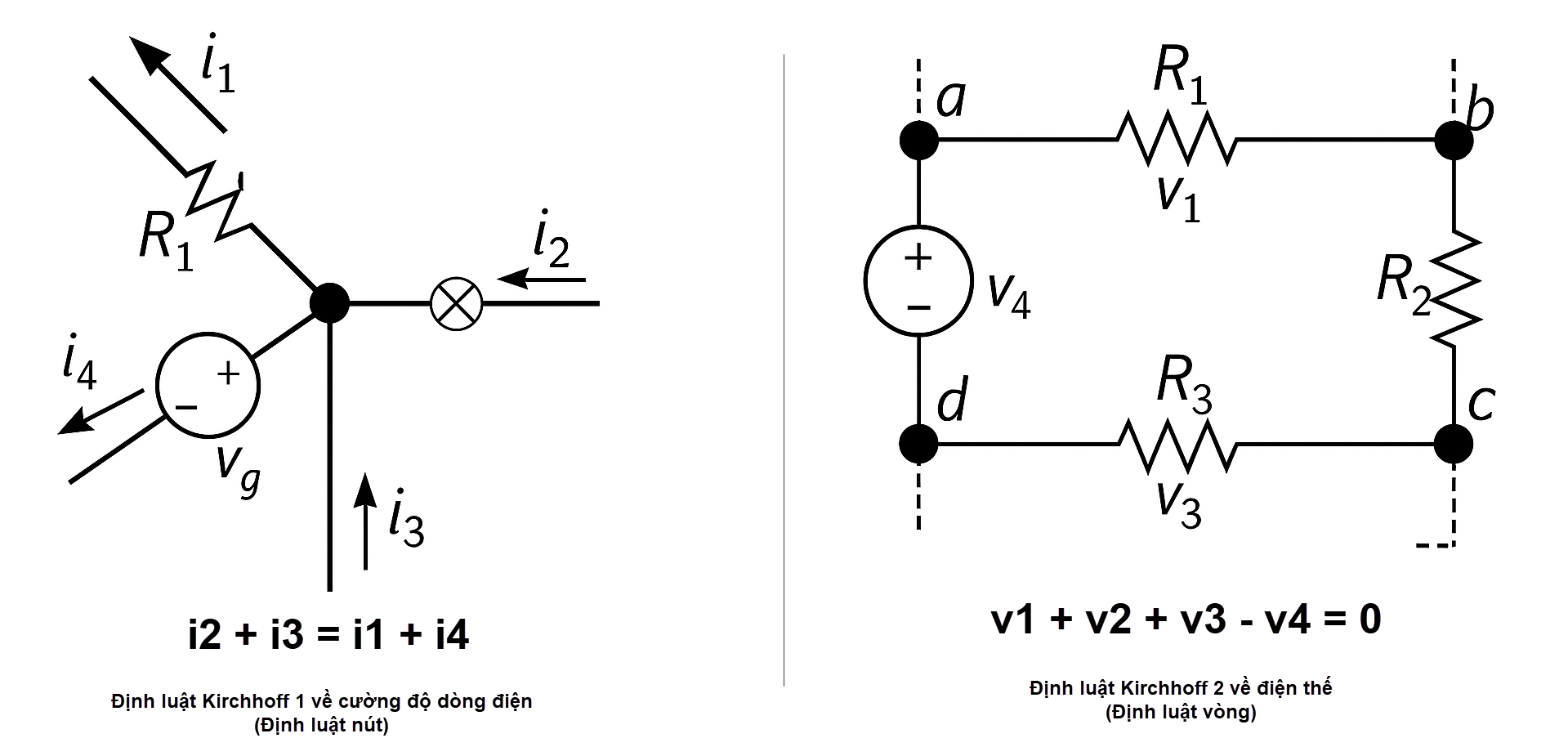

.png)
Định luật Kirchhoff 1 – Định luật Dòng điện (KCL)
Phát biểu: Tổng đại số các dòng điện đi vào một nút bằng tổng các dòng điện đi ra khỏi nút.
Dòng điện vào nút bằng dòng điện từ nút ra. i2 + i3 = i1 + i4
Với qui ước: Dòng điện rời khỏi nút có giá trị âm và dòng điện hướng vào nút có giá trị dương (hay ngược lại).
Công thức tổng quát:
ΣI = 0
Hoặc: Tổng dòng vào = Tổng dòng ra
ΣI_vào = ΣI_ra
Ví dụ: Tại nút A có ba nhánh dòng điện:
I₁ = 2A (vào nút), I₂ = 3A (vào nút), I₃ (ra nút)
Áp dụng KCL: I₁ + I₂ = I₃ → I₃ = 2 + 3 = 5A
Ứng dụng trong ô tô: Dùng KCL để xác định dòng tổng tại cầu chì hoặc hộp phân phối nguồn.
Phát biểu: Trong một vòng mạch kín, tổng đại số các điện áp trên các phần tử bằng 0.
Tổng của các điện áp quanh vòng kín là không. v1 + v2 + v3 - v4 = 0
Công thức tổng quát:
ΣU = 0
Hoặc: U_nguồn = U_R1 + U_R2 + ...
Ví dụ: Mạch gồm nguồn 12V, R₁ = 4Ω, R₂ = 8Ω (mắc nối tiếp)
Tổng điện trở: R_tổng = R₁ + R₂ = 12Ω
Dòng điện trong mạch: I = 12 / 12 = 1A
Điện áp trên mỗi điện trở:
U₁ = (12 ÷ 12) × 4 = 4V
U₂ = (12 ÷ 12) × 8 = 8V
Kiểm tra KVL: U_nguồn – (U₁ + U₂) = 12 – (4 + 8) = 0 → mạch đúng theo KVL.
Ứng dụng trong ô tô: Dùng KVL để xác định sụt áp trong dây dẫn hoặc giắc nối (ví dụ: mạch đèn pha, đèn xi-nhan).
Loại định luật | Biểu thức tổng quát | Ý nghĩa |
Kirchhoff 1 (KCL) | ΣI = 0 | Tổng dòng vào = Tổng dòng ra |
Kirchhoff 2 (KVL) | ΣU = 0 | Tổng điện áp trong vòng kín = 0 |
Khi hiểu và áp dụng đúng hai định luật này, kỹ thuật viên có thể phân tích, đo kiểm và xác định lỗi trong các hệ thống điện ô tô hiện đại.
Khái niệm
Công suất điện: là mức năng lượng điện được tiêu thụ hoặc sinh ra trong một đơn vị thời gian. Nó thể hiện tốc độ truyền năng lượng điện trong mạch.
Hiểu đơn giản: Công suất càng lớn → thiết bị hoạt động càng mạnh, tiêu thụ nhiều năng lượng hơn.
Đơn vị đo
Đơn vị của công suất là Watt (W).
1 W = 1 Joule/giây (J/s)
1 kW = 1000 W
1 MW = 1 000 000 W
Công thức tính công suất
P = U × I
Trong đó:
P: Công suất (W)
U: Điện áp (V)
I: Cường độ dòng điện (A)
Các công thức biến đổi khác
Kết hợp với định luật Ohm (U = I × R), ta có:
P = I² × R hoặc P = U² / R
Ý nghĩa:
- P = I²R: công suất phụ thuộc vào dòng điện.
- P = U²/R: công suất phụ thuộc vào điện áp.
Công suất tiêu thụ và công suất phát
Công suất tiêu thụ: năng lượng điện chuyển thành các dạng khác (nhiệt, ánh sáng, cơ...).
Công suất phát: năng lượng điện được sinh ra từ máy phát điện, pin mặt trời...
Kết luận
“Công suất là nhịp tim của dòng điện – nơi năng lượng không còn đứng yên mà được truyền đi, thắp sáng, vận hành và mang lại sự sống cho thế giới điện tử.”
